D101电动车焊接线助推时风集团转型升级
2012-05-08   来源:时风集团

  D101电动车是时风集团产业结构调整,向新兴战略产业转型的重要产品,是时风集团投入巨资研发的高标准、低速电动车产品。整车设计完全按照轿车标准,同时融入了时风集团近十余年电动车研制及生产的成功经验,是一款十分值得期待的电动轿车产品。目前时风D101电动车焊接线已建成并投入批量试生产运行。作为时风集团新兴战略产业的代表产品,在车身焊接线上时风集团投入近亿元,引进了多项国内先进的自动化焊接技术,从设计到加工、装配以及安装调试都采用轿车标准,是目前国内最先进的专业纯电动汽车车身焊接线。

  1、创新设计、保障产品质量

  基于UG三维软件的仿真设计,使整个设计与加工制造连为一体,通过配合加工中心、激光跟踪仪、移动三坐标等设备,轻松实现了设计精度高、加工精度高、装配精度高的三高要求,为车身焊接精度提供了有力保障。设计过程中通过UG三维软件"所见即所得"的强大功能,对整个焊接线的设计进行了全面的提前评审,保证了工艺布局流畅、工艺设计合理、工艺技术先进,以高质量的设计保证了高质量的产品。D101电动车焊接线设计是迄今为止时风车身焊接线设计水平最高的一次,在同行业中将树立起一个新的标杆。

  时风D101电动车焊接线工艺先进,自动化程度高。工业焊接机器人、自动往复式输送线、自动焊接系统、程控吊装系统的使用使整个焊接线自动化程度最大化,打造出国内第一,世界先进的专业电动汽车车身焊接线。根据公司提出的建设一条具有较高自动化程度,满足公司电动车产品转型升级需要的,具有一定先进性的较为经济型焊接线的要求,提出了采用焊接机器人保证关键部位焊接质量;采用自动焊接系统提高焊接工艺性,解决焊接操作困难,劳动强度大难题;采用自动输送系统解决工件周转磕碰划伤,提高劳动效率的整体工艺方案。通过对国内类似轿车焊接线的工艺了解,并结合D101车身产品设计特点,规划了门盖、前、后地板、机舱、侧围、主焊线、调整线六大焊接区,全面采用了点焊、植焊、二氧化碳保护焊等焊接工艺。并根据项目要求和各焊接区工艺复杂程度,对各个焊接区自动化程度进行了合理分配,形成了目前的工艺布局设计。

  2、先进的工艺装备,为产品质量提升奠定了坚实基础

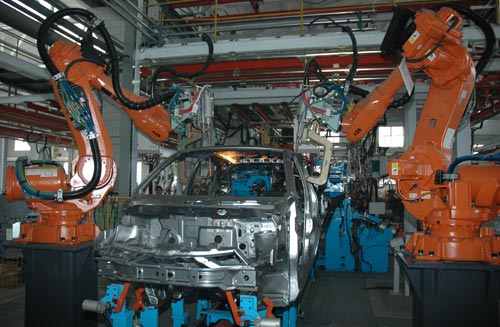

  主焊线规划采用10台焊接机器人,实现地板总成到车身骨架总成的自动化焊接。根据公司项目要求,一期设计采用了4台焊机机器人,配备6套自动化焊接系统,四套程控吊具和一条11工位的往复式自动输送线。基本实现了主焊线自动上料,自动输送,外表面部位关键点机器人焊接。主焊线11工位设计有UB10到40四个地板拼焊工位,MB10到70七个车身骨架总成拼焊工位,其中UB10、MB10、MB40、MB70四个全自动工位。UB10工位上料后由两套自动焊系统完成地板拼接;MB10工位由两台焊接机器人、两套自动焊系统完成侧围与地板的拼接,其中侧围总成由两套程控吊装系统自动吊装到位,顶盖前、中、后三个横梁由机器人自动抓取上件;MB30工位由一套程控吊装系统完成顶盖上料;MB40工位配备两台焊接机器人,完成顶盖与侧围,前挡风玻璃口,后背门口等关键部位的自动化焊接,确保焊接质量稳定;MB70工位由一套程控吊装系统完成车身骨架总成的自动下线。

  门盖焊接区配备5套电控液压模块式包边机对四门及机舱盖完成包边工作,效率高,质量好,工作环境好。侧围焊接区设计两条气动滑撬完成侧围总成工位间工件传送,大大降低工人劳动强度,减少工件周转磕碰划伤。全线各工位设计专用工位器具,使工件排放,周转更加便捷、合理。整个焊接线配套94套悬挂焊机,146把焊钳,4套植焊焊机,19台二氧化碳保护焊机,100余台套焊接夹具,能满足单班100台的生产要求。

  D101电动车焊接线的建成投产,标志着时风集团战略产业转型升级新产品D101电动车正式批量生产,对时风集团战略产业转型升级具有重要意义。对时风集团进一步拓展电动车市场,巩固电动车行业领军地位起到举足轻重的作用。
