1.2 横流式谷物循环干燥机整体结构
横流式循环谷物干燥机是热风与谷物流动方向相互垂直的一种连续流动式干燥机，由于横流式干燥机干燥处理能力较好，设备结构简单投资较少，设备故障率低易维修且使用年限长等原因，是世界上使用最广泛的干燥机型之一。在国内有着广泛地研发基础和应用基础，主要由拨粮层、干燥层、缓苏层、储量层、提升部分、监测部分、PLC电控部分、热风系统八部分组成。
横流式循环谷物干燥机是热风与谷物流动方向相互垂直的一种连续流动式干燥机，由于横流式干燥机干燥处理能力较好，设备结构简单投资较少，设备故障率低易维修且使用年限长等原因，是世界上使用最广泛的干燥机型之一。干燥中上绞龙组件把提升机中的粮食输送到缓苏层（储粮层）；缓苏层（储粮层）是为了给谷物一个缓苏时间，使谷物在经过一轮干燥后在未达到干燥水分平衡点之前可以将谷物里面的水分扩散出来；干燥层对谷物进行干燥，其中干燥层谷物的速度（干燥时间）以及热空气的温度是影响谷物干燥后品质的重要因素。在拨粮轮的控制下谷物由干燥层进入下绞龙，通过下绞龙输送将粮食再次送入提升机，实现一个干燥循环。

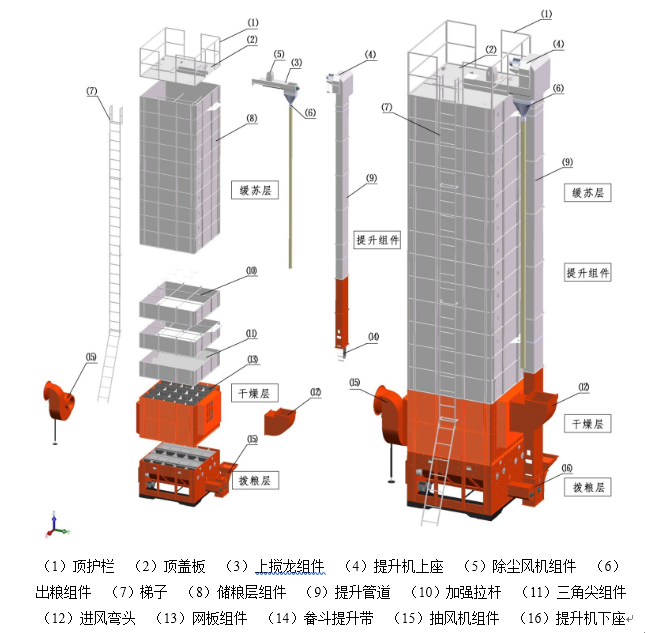

图1-5 5HPX-15横流式谷物干燥机整体构造分布
